1. Giới thiệu chung
Thí nghiệm kiểm tra biến dạng lớn cọc bằng phương pháp PDA (Pile Driving Analyzer) là phương pháp thử động nhằm xác định sức chịu tải dọc trục của cọc, đánh giá tính toàn vẹn thân cọc và phân tích sự làm việc của cọc dưới tác dụng của tải trọng va đập.
Phương pháp này được thực hiện theo tiêu chuẩn quốc tế ASTM D4945 – Standard Test Method for High-Strain Dynamic Testing of Deep Foundations.
PDA đặc biệt phù hợp với:
- Cọc đóng (BTCT, thép, gỗ)
- Cọc khoan nhồi (thử bằng búa rơi tự do hoặc búa thủy lực)
- Cọc barrette, cọc ống thép
2. Mục đích thí nghiệm
- Xác định sức chịu tải cực hạn của cọc (Qu)
- Phân tích thành phần sức kháng mũi và ma sát thân
- Kiểm tra tính toàn vẹn thân cọc
- Đánh giá ứng suất phát sinh trong quá trình đóng hoặc thử tải động
- Hiệu chỉnh hệ số cho thử tải tĩnh (nếu có)
3. Nguyên lý thí nghiệm
Khi búa tác động lên đầu cọc, sóng ứng suất lan truyền dọc thân cọc. Hệ thống PDA ghi nhận:
- Gia tốc (Acceleration)
- Biến dạng (Strain)
Từ đó tính toán:
- Lực (Force)
- Vận tốc (Velocity)
- Năng lượng truyền xuống cọc
- Sức kháng đất nền
Dữ liệu thu được được phân tích bằng phần mềm chuyên dụng (CAPWAP) để xác định sức chịu tải và phân bố ma sát.
4. Thiết bị sử dụng
- Máy phân tích động PDA
- Cảm biến biến dạng (Strain Transducers)
- Cảm biến gia tốc (Accelerometers)
- Búa đóng hoặc búa thử tải động
- Hệ thống máy tính và phần mềm phân tích
5. Trình tự thực hiện
5.1. Công tác chuẩn bị
- Kiểm tra hồ sơ thiết kế, chiều dài và tiết diện cọc
- Chuẩn bị mặt bằng an toàn
- Vệ sinh bề mặt cọc tại vị trí lắp cảm biến
- Khoan bắt bulông cố định cảm biến (đối với cọc BTCT)
5.2. Lắp đặt thiết bị
- Lắp tối thiểu 02 cảm biến biến dạng
- Lắp tối thiểu 02 cảm biến gia tốc
- Khoảng cách lắp đặt cách đầu cọc khoảng 1,5 – 2,0 lần đường kính cọc
- Kết nối thiết bị với máy PDA

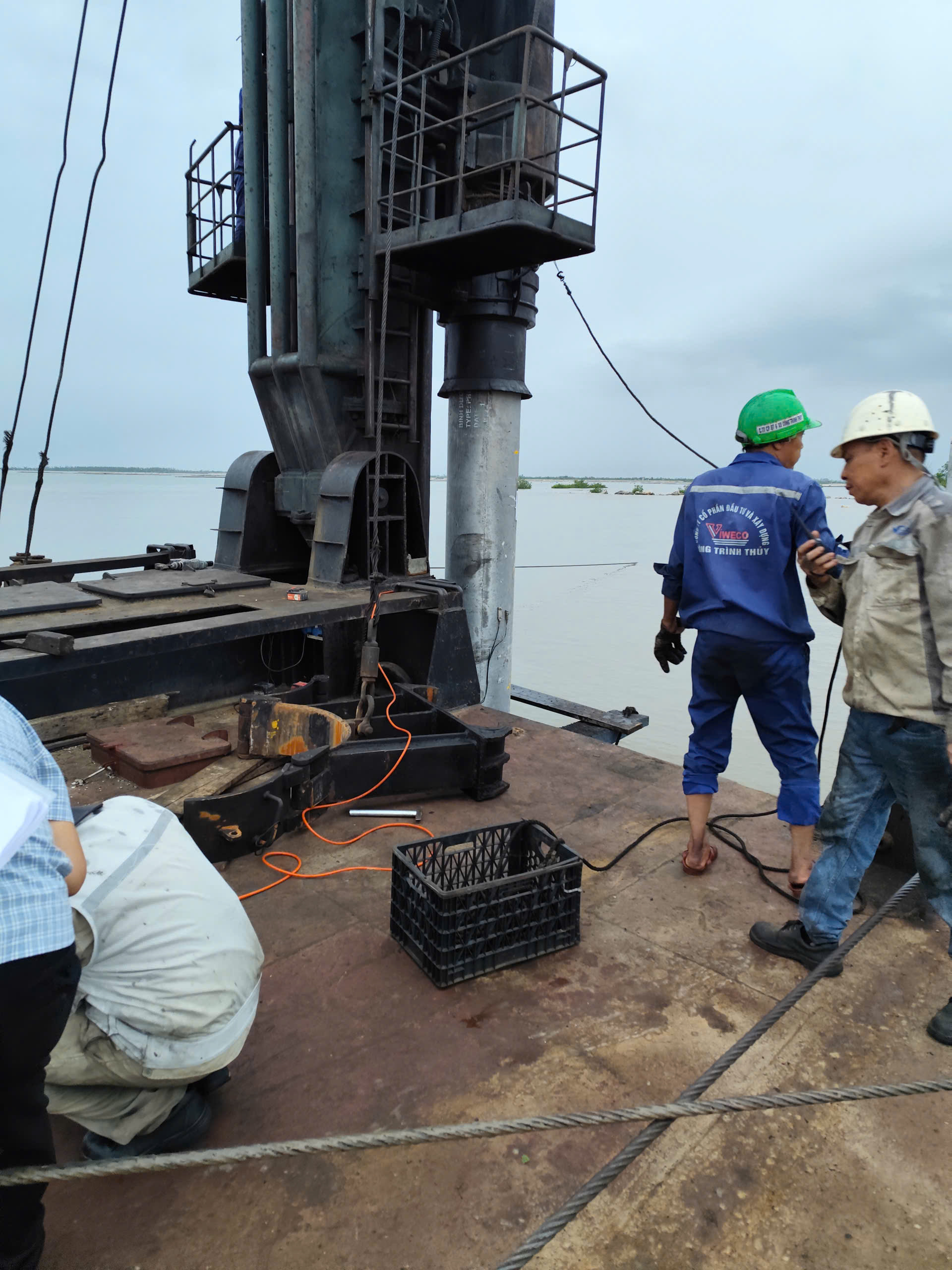

5.3. Tiến hành thí nghiệm
- Thực hiện các nhát búa thử
- Ghi nhận tín hiệu lực và vận tốc
- Kiểm tra dạng sóng trực tiếp trên màn hình
- Lựa chọn các nhát búa đạt yêu cầu để phân tích
5.4. Phân tích số liệu
- Phân tích nhanh theo Case Method
- Phân tích chi tiết bằng CAPWAP:
- Xác định sức chịu tải cực hạn
- Phân bố ma sát thân – kháng mũi
- Kiểm tra tính toàn vẹn
6. Nội dung báo cáo thí nghiệm
Báo cáo PDA bao gồm:
- Thông tin công trình và vị trí cọc
- Đặc điểm cọc (kích thước, chiều dài, vật liệu)
- Thiết bị và năng lượng búa
- Biểu đồ lực – vận tốc – chuyển vị
- Kết quả sức chịu tải (Qu)
- Nhận xét đánh giá kỹ thuật
- Kết luận và kiến nghị
7. Ưu điểm của phương pháp PDA
- Thời gian thực hiện nhanh
- Chi phí thấp hơn thử tải tĩnh
- Có thể kiểm tra nhiều cọc trong thời gian ngắn
- Đánh giá được tính toàn vẹn thân cọc
8. Lưu ý kỹ thuật
- Đảm bảo đầu cọc bằng phẳng và đủ cường độ
- Lực va đập phải đủ lớn để huy động sức kháng đất
- Không áp dụng cho cọc quá ngắn hoặc nền đất quá yếu khi chưa đủ điều kiện kỹ thuật
- Kết quả PDA nên được hiệu chỉnh bằng thử tải tĩnh trong các công trình quan trọng
9. Kết luận
Thí nghiệm kiểm tra biến dạng lớn PDA là phương pháp hiệu quả trong kiểm tra sức chịu tải và chất lượng cọc móng. Khi được thực hiện đúng quy trình và phân tích bởi kỹ sư có chuyên môn, phương pháp này mang lại độ tin cậy cao, góp phần đảm bảo an toàn và tối ưu chi phí cho công trình xây dựng.
