QUY TRÌNH THI CÔNG, NGHIỆM THU VÀ THÍ NGHIỆM CỌC XI MĂNG ĐẤT (CDM)
1. Cọc xi măng đất là gì?
Cọc xi măng đất (Cement Deep Mixing – CDM) là giải pháp gia cố nền đất yếu bằng cách trộn tại chỗ đất tự nhiên với xi măng (hoặc chất kết dính) thông qua thiết bị chuyên dụng, tạo thành các cột đất – xi măng có cường độ và độ ổn định cao.
Phương pháp này được sử dụng rộng rãi trong xử lý nền móng công trình giao thông, dân dụng, công nghiệp và hạ tầng kỹ thuật.
2. Mục đích thi công cọc xi măng đất
- Tăng cường độ chịu tải của nền đất
- Giảm độ lún và biến dạng công trình
- Cải thiện tính ổn định của nền yếu
- Hạn chế hiện tượng trượt, lún không đều
3. Tiêu chuẩn áp dụng
Thi công và nghiệm thu cọc xi măng đất được thực hiện theo các tiêu chuẩn:
- TCVN 9403:2012 – Gia cố đất yếu bằng cọc xi măng đất
- TCVN 11823 (liên quan xử lý nền đất yếu)
- ASTM D1633 – Nén mẫu xi măng đất
- Các tiêu chuẩn, quy trình kỹ thuật hiện hành
4. Quy trình thi công cọc xi măng đất
Bước 1: Chuẩn bị
- Khảo sát địa chất, xác định phạm vi xử lý
- Thiết kế bố trí cọc (đường kính, chiều sâu, khoảng cách)
- Chuẩn bị vật liệu (xi măng, nước)
- Kiểm tra thiết bị trộn sâu
Bước 2: Định vị tim cọc
- Xác định vị trí cọc theo bản vẽ
- Đánh dấu và kiểm tra sai số vị trí
Bước 3: Khoan và trộn đất với xi măng
- Đưa cần khoan xuống đến độ sâu thiết kế
- Bơm vữa xi măng đồng thời với quá trình khoan/trộn
- Trộn đều đất và xi măng theo số vòng quay quy định
Bước 4: Rút cần và hoàn thiện cọc
- Rút cần khoan từ từ
- Tiếp tục trộn để đảm bảo đồng nhất
- Kiểm tra hình dạng và đường kính cọc
Bước 5: Bảo dưỡng
- Để cọc phát triển cường độ theo thời gian
- Tránh tác động tải trọng sớm
5. Quy trình nghiệm thu cọc xi măng đất
5.1. Nghiệm thu trong quá trình thi công
- Kiểm tra vật liệu xi măng
- Kiểm tra tỷ lệ trộn (xi măng/đất)
- Theo dõi thông số thi công: tốc độ khoan, tốc độ rút, lưu lượng vữa
5.2. Nghiệm thu hình học
- Kiểm tra vị trí tim cọc
- Kiểm tra chiều sâu, đường kính cọc
- Đánh giá sai số theo quy định
5.3. Nghiệm thu chất lượng
- Kiểm tra cường độ mẫu
- Đánh giá độ đồng nhất cọc
- Đối chiếu với yêu cầu thiết kế
6. Quy trình thí nghiệm cọc xi măng đất
6.1. Lấy mẫu thí nghiệm
- Lấy mẫu tại hiện trường hoặc khoan lõi cọc
- Bảo quản mẫu đúng quy định
6.2. Thí nghiệm trong phòng

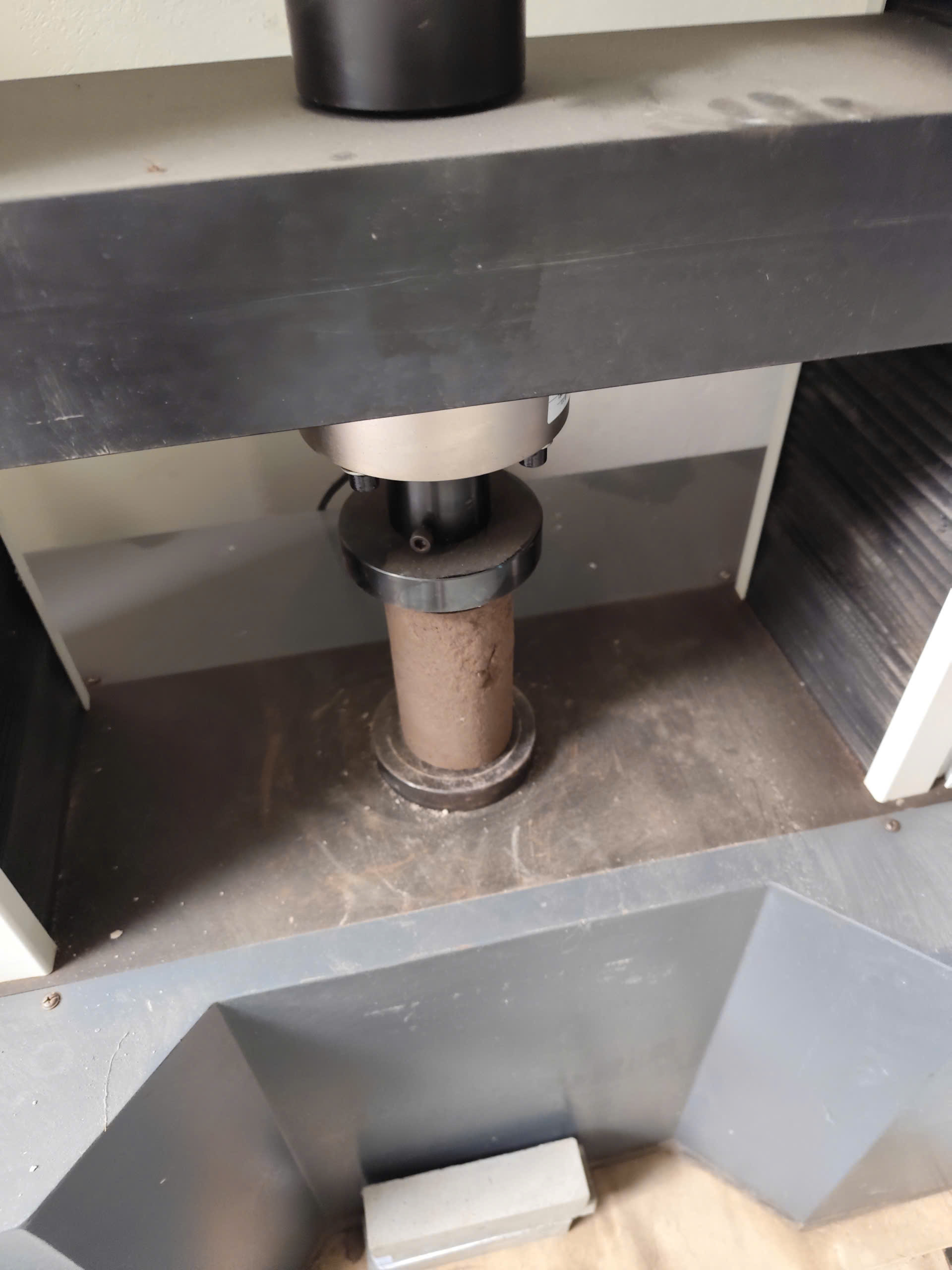

- Thí nghiệm nén mẫu xi măng đất
- Xác định cường độ chịu nén (qu)
- Xác định mô đun biến dạng
6.3. Thí nghiệm hiện trường
- Thí nghiệm xuyên (CPT) kiểm tra chất lượng cọc
- Thí nghiệm nén tĩnh (nếu yêu cầu)
- Kiểm tra độ đồng đều của khối gia cố
6.4. Đánh giá kết quả
- So sánh với yêu cầu thiết kế
- Đánh giá đạt / không đạt
- Đề xuất xử lý nếu không đạt
7. Ưu điểm của cọc xi măng đất
- Thi công nhanh, phù hợp nền đất yếu
- Tiết kiệm chi phí so với cọc bê tông
- Giảm tác động môi trường
- Không gây chấn động lớn
8. Ứng dụng thực tế
- Xử lý nền đường giao thông
- Gia cố nền móng nhà xưởng, công trình dân dụng
- Xử lý nền đất yếu khu vực ven sông, ven biển
- Ổn định mái dốc, taluy
9. Lưu ý khi thi công và thí nghiệm
- Kiểm soát chặt chẽ tỷ lệ trộn xi măng
- Thiết bị phải được hiệu chuẩn định kỳ
- Lấy mẫu đại diện đúng quy định
- Kết hợp nhiều phương pháp kiểm tra để tăng độ tin cậy
