1. Căn cứ tiêu chuẩn áp dụng
- TCVN 9395 – Kết cấu bê tông và bê tông cốt thép – Phương pháp xác định vị trí cốt thép và chiều dày lớp bê tông bảo vệ
- Tham khảo tương đương BS 1881-204, EN 14630
2. Mục đích thí nghiệm
Phương pháp dò từ được sử dụng để:
- Xác định vị trí cốt thép trong bê tông
- Xác định số lượng, khoảng cách thanh cốt thép
- Đo chiều dày lớp bê tông bảo vệ
- Phục vụ công tác kiểm tra chất lượng, nghiệm thu, đánh giá hiện trạng công trình
3. Nguyên lý phương pháp
Thiết bị dò từ hoạt động dựa trên sự thay đổi từ trường khi đầu dò tiếp cận cốt thép trong bê tông.
Căn cứ vào tín hiệu phản hồi, thiết bị xác định:
- Vị trí thanh cốt thép
- Đường kính tương đối của cốt thép
- Chiều dày lớp bê tông bảo vệ phía ngoài cốt thép
4. Phạm vi áp dụng
- Kết cấu bê tông và bê tông cốt thép (dầm, sàn, cột, tường, móng)
- Công trình đang sử dụng hoặc trước khoan cắt kết cấu
- Không áp dụng cho bê tông có cốt phi kim hoặc vật liệu nhiễm từ phức tạp
5. Thiết bị thí nghiệm
- Máy dò cốt thép (Cover Meter / Rebar Locator) đã hiệu chuẩn
- Đầu dò từ trường
- Thước đo, bút đánh dấu
- Thiết bị ghi nhận dữ liệu (nếu có)
6. Điều kiện thí nghiệm
- Bề mặt bê tông khô, sạch, không bám kim loại rời
- Không có nguồn nhiễu điện từ mạnh gần khu vực đo
- Thiết bị được hiệu chuẩn trước khi sử dụng
7. Trình tự thí nghiệm
7.1. Chuẩn bị
- Xác định khu vực cần khảo sát
- Vệ sinh bề mặt bê tông
- Cài đặt thông số thiết bị (đường kính cốt thép dự kiến, chế độ đo)

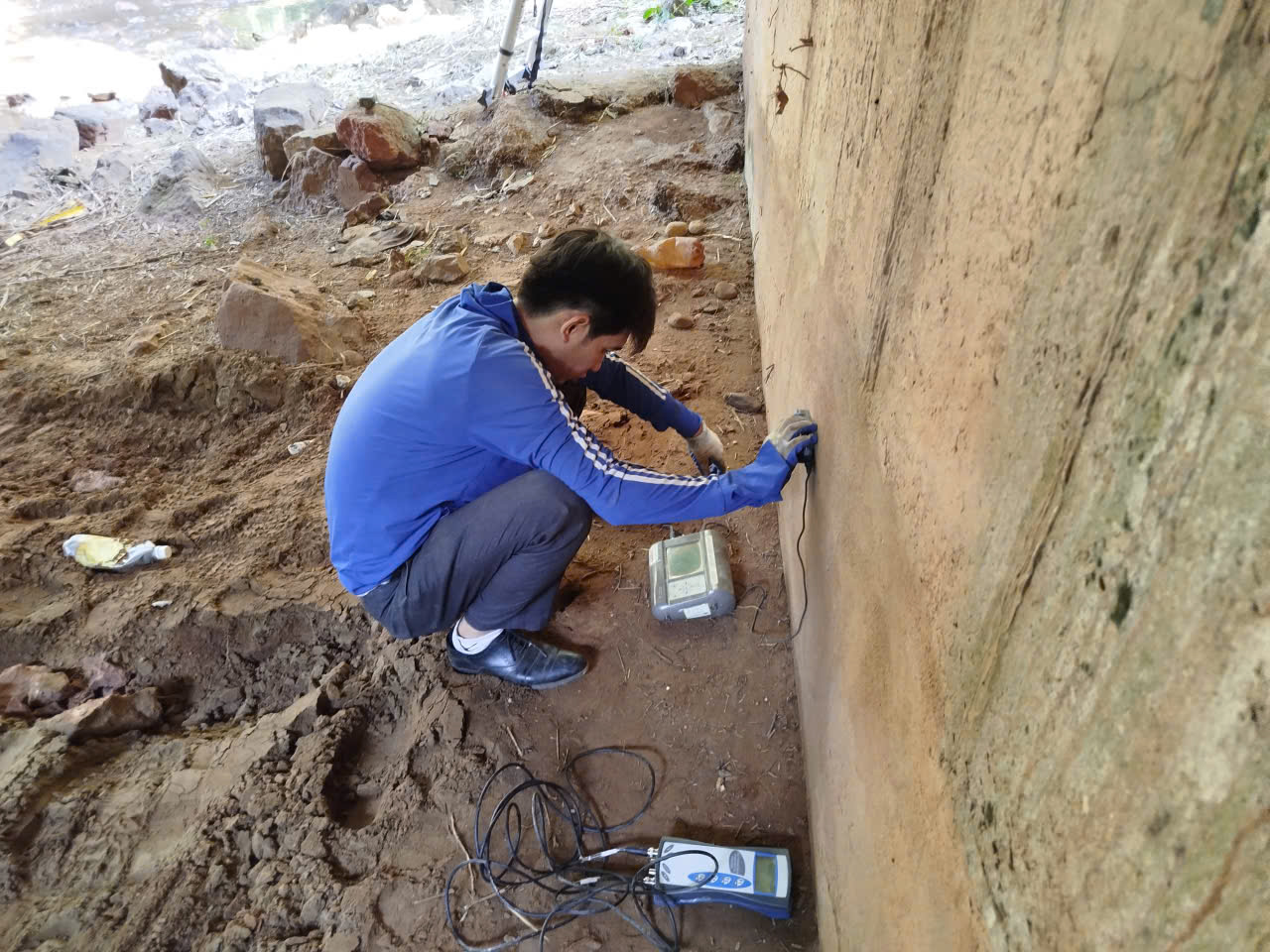

7.2. Tiến hành dò từ
- Di chuyển đầu dò theo phương vuông góc và song song với bề mặt kết cấu
- Xác định vị trí cốt thép thông qua tín hiệu cực đại
- Đánh dấu vị trí từng thanh cốt thép trên bề mặt
- Đo và ghi nhận:
- Khoảng cách giữa các thanh
- Số lượng thanh cốt thép
- Chiều dày lớp bê tông bảo vệ
7.3. Kiểm tra chéo (nếu cần)
- Đo lại theo hướng khác để xác nhận kết quả
- So sánh với bản vẽ thiết kế hoặc hồ sơ hoàn công (nếu có)
8. Đánh giá kết quả
Kết quả thí nghiệm bao gồm:
- Sơ đồ bố trí cốt thép thực tế
- Giá trị chiều dày lớp bê tông bảo vệ tại các vị trí đo
- Nhận xét về mức độ phù hợp so với thiết kế/tiêu chuẩn
9. Báo cáo kết quả thí nghiệm
Báo cáo bao gồm:
- Thông tin công trình và vị trí đo
- Tiêu chuẩn áp dụng
- Loại thiết bị sử dụng
- Bảng số liệu đo và sơ đồ minh họa
- Kết luận và kiến nghị (nếu có)
10. Ưu điểm của phương pháp dò từ
- Không phá hủy kết cấu
- Thực hiện nhanh, độ chính xác cao
- Phù hợp khảo sát hiện trạng công trình
- Hỗ trợ an toàn khi khoan cắt, cải tạo kết cấu
