1. Căn cứ tiêu chuẩn áp dụng
Thí nghiệm nén tĩnh cọc được thực hiện theo:
- TCVN 9393:2012 – Cọc – Phương pháp thử tải bằng tải trọng tĩnh ép dọc trục.
Ngoài ra, việc đánh giá kết quả có thể căn cứ theo hồ sơ thiết kế và yêu cầu của dự án.
2. Mục đích thí nghiệm
- Xác định sức chịu tải dọc trục của cọc
- Đánh giá quan hệ tải trọng – chuyển vị
- Kiểm tra độ lún và khả năng làm việc của cọc
- Làm cơ sở nghiệm thu và hiệu chỉnh thiết kế móng cọc
3. Nguyên lý thí nghiệm

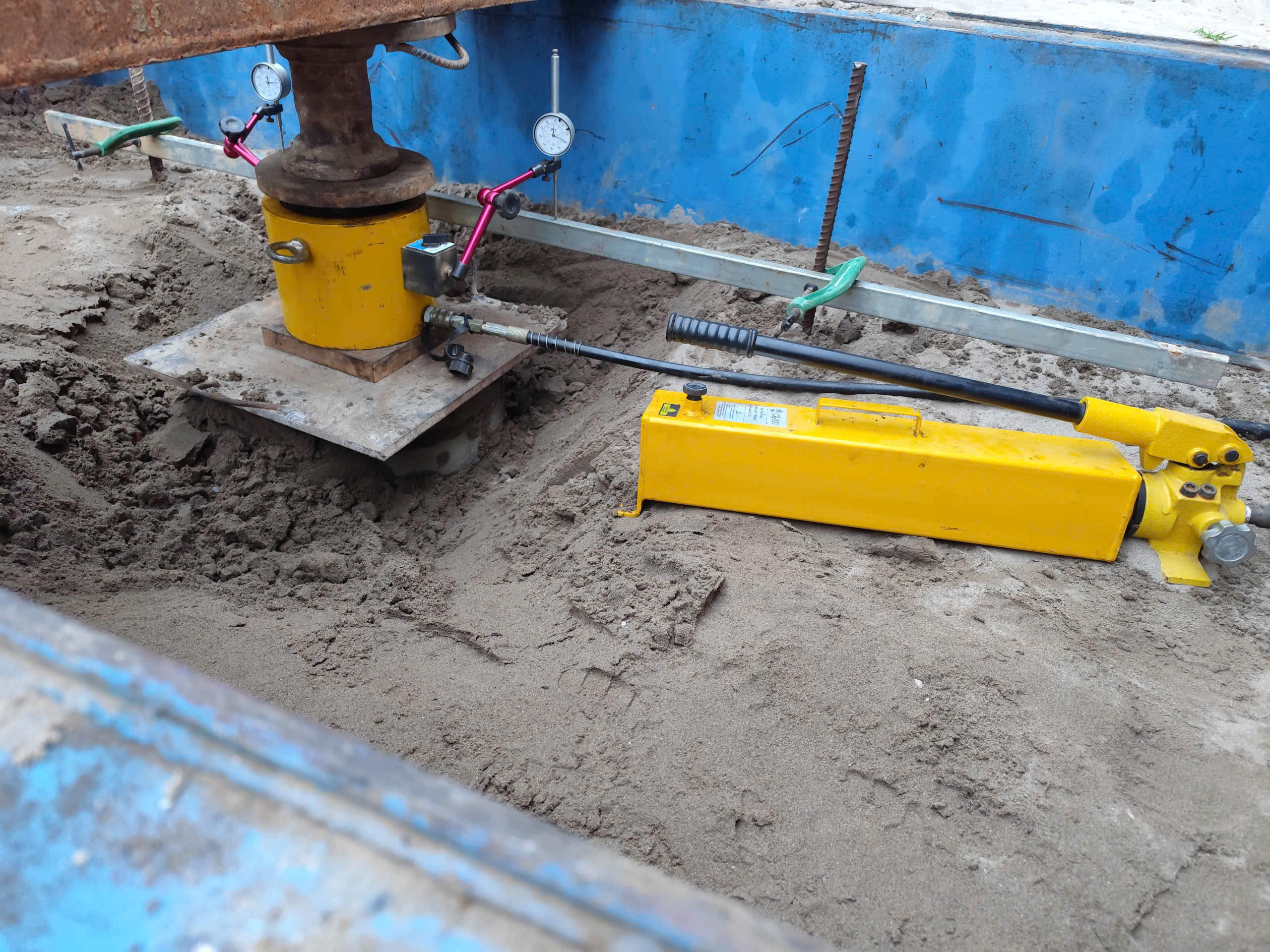

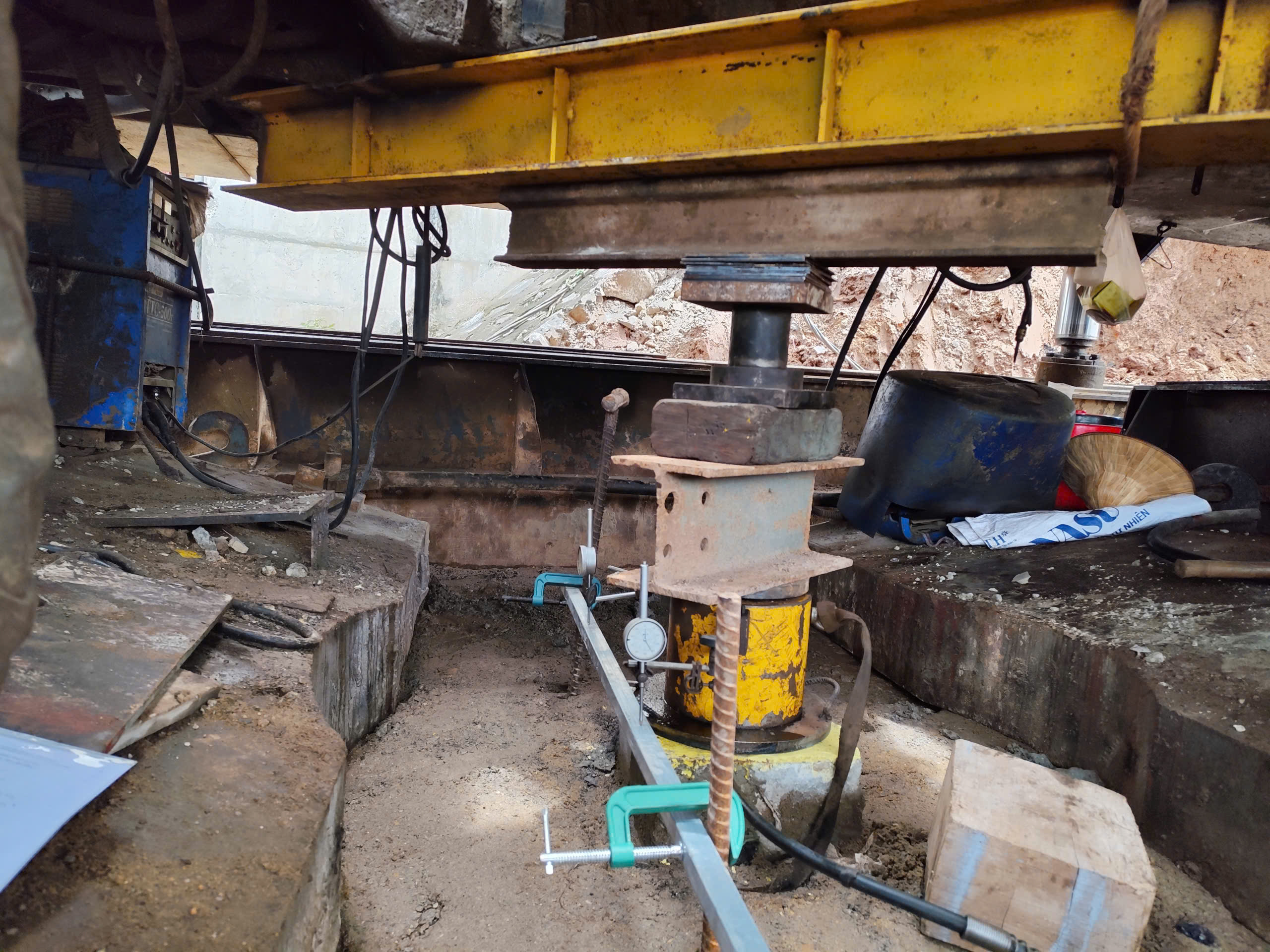

Tải trọng nén được truyền xuống đầu cọc theo từng cấp tải thông qua kích thủy lực và hệ phản lực (dầm neo hoặc cọc neo).
Trong quá trình gia tải:
- Đo chuyển vị đầu cọc bằng đồng hồ so (hoặc cảm biến điện tử)
- Ghi nhận độ lún theo từng cấp tải
- Xây dựng biểu đồ P – S (Tải trọng – Chuyển vị)
4. Thiết bị – hệ thống thí nghiệm
- Kích thủy lực có đồng hồ đo áp
- Hệ dầm phản lực hoặc cọc neo
- Đồng hồ đo chuyển vị (độ chính xác 0,01 mm)
- Khung giá đỡ độc lập
- Máy bơm thủy lực
- Hệ thống ghi nhận số liệu
Tất cả thiết bị phải được kiểm định, hiệu chuẩn định kỳ theo ISO/IEC 17025.
5. Công tác chuẩn bị
- Kiểm tra đầu cọc đảm bảo phẳng và đủ cường độ
- Lắp đặt hệ phản lực đảm bảo ổn định
- Bố trí tối thiểu 2–4 đồng hồ đo chuyển vị
- Kiểm tra sự độc lập của hệ đo với hệ phản lực
6. Trình tự thực hiện
6.1. Gia tải
- Gia tải theo từng cấp (thường 10–25% tải trọng thiết kế)
- Giữ tải ổn định theo thời gian quy định
- Ghi số liệu lún theo các mốc thời gian
6.2. Gia tải đến tải trọng lớn nhất
- Tải trọng thử có thể đạt 1,5–2,0 lần tải thiết kế
- Tiếp tục ghi nhận chuyển vị
6.3. Dỡ tải
- Giảm tải theo từng cấp
- Ghi nhận độ hồi phục của cọc
7. Tiêu chí đánh giá sức chịu tải
Sức chịu tải giới hạn được xác định theo:
- Độ lún giới hạn quy định
- Phương pháp đồ thị P–S
- Phương pháp đường cong biến dạng quy ước
- Theo yêu cầu thiết kế cụ thể
8. Nội dung báo cáo thí nghiệm
Báo cáo bao gồm:
- Thông tin công trình và vị trí cọc
- Đặc điểm cọc (loại, kích thước, chiều dài)
- Sơ đồ bố trí hệ phản lực
- Bảng số liệu tải trọng – chuyển vị
- Biểu đồ P–S
- Nhận xét và kết luận sức chịu tải
9. Lưu ý kỹ thuật
- Hệ phản lực phải đủ khả năng chịu tải
- Đồng hồ đo phải độc lập hoàn toàn với dầm phản lực
- Kiểm soát độ ổn định tải trong thời gian giữ tải
- Theo dõi điều kiện thời tiết và rung động xung quanh
10. Kết luận
Thí nghiệm nén tĩnh cọc theo TCVN 9393:2012 là phương pháp chính xác và tin cậy nhất để xác định sức chịu tải thực tế của cọc. Việc thực hiện đúng quy trình kỹ thuật giúp đảm bảo an toàn, ổn định và hiệu quả kinh tế cho công trình xây dựng.
