1. Căn cứ tiêu chuẩn áp dụng
Thí nghiệm siêu âm kiểm tra chất lượng và độ đồng nhất bê tông được thực hiện theo:
- TCVN 9357:2012 – Bê tông nặng – Phương pháp xác định vận tốc xung siêu âm để đánh giá chất lượng bê tông.
2. Mục đích thí nghiệm
- Đánh giá độ đồng nhất bê tông
- Phát hiện khuyết tật bên trong (rỗng, nứt, phân tầng)
- So sánh chất lượng giữa các vị trí kết cấu
- Hỗ trợ ước lượng cường độ bê tông (khi có đường chuẩn)
3. Nguyên lý thí nghiệm
Thiết bị phát xung siêu âm truyền sóng qua bê tông từ đầu phát đến đầu thu.
Thiết bị đo:
- Thời gian truyền sóng (t)
- Khoảng cách truyền (L)
Vận tốc xung siêu âm được xác định theo công thức:V=tL
Trong đó:
- V: vận tốc xung (m/s)
- L: chiều dài đường truyền (m)
- t: thời gian truyền sóng (s)
Bê tông đồng nhất và đặc chắc sẽ cho vận tốc truyền sóng cao và ổn định.
4. Thiết bị – dụng cụ
- Máy siêu âm bê tông (Ultrasonic Pulse Velocity Tester)
- Đầu dò phát và đầu dò thu
- Gel tiếp âm
- Thước đo khoảng cách
- Thiết bị ghi nhận và lưu dữ liệu
5. Phương pháp đo
Theo TCVN 9357:2012, có 3 phương pháp bố trí đầu dò:
- Truyền trực tiếp (Direct Transmission) – độ chính xác cao nhất
- Truyền bán trực tiếp (Semi-direct Transmission)
- Truyền gián tiếp (Indirect Transmission) – dùng khi chỉ tiếp cận được một mặt
Ưu tiên phương pháp truyền trực tiếp khi điều kiện cho phép.
6. Trình tự thực hiện
6.1. Chuẩn bị bề mặt
- Làm sạch bụi bẩn
- Mài phẳng nếu cần
- Bôi gel tiếp âm để đảm bảo truyền sóng tốt
6.2. Đo và ghi số liệu

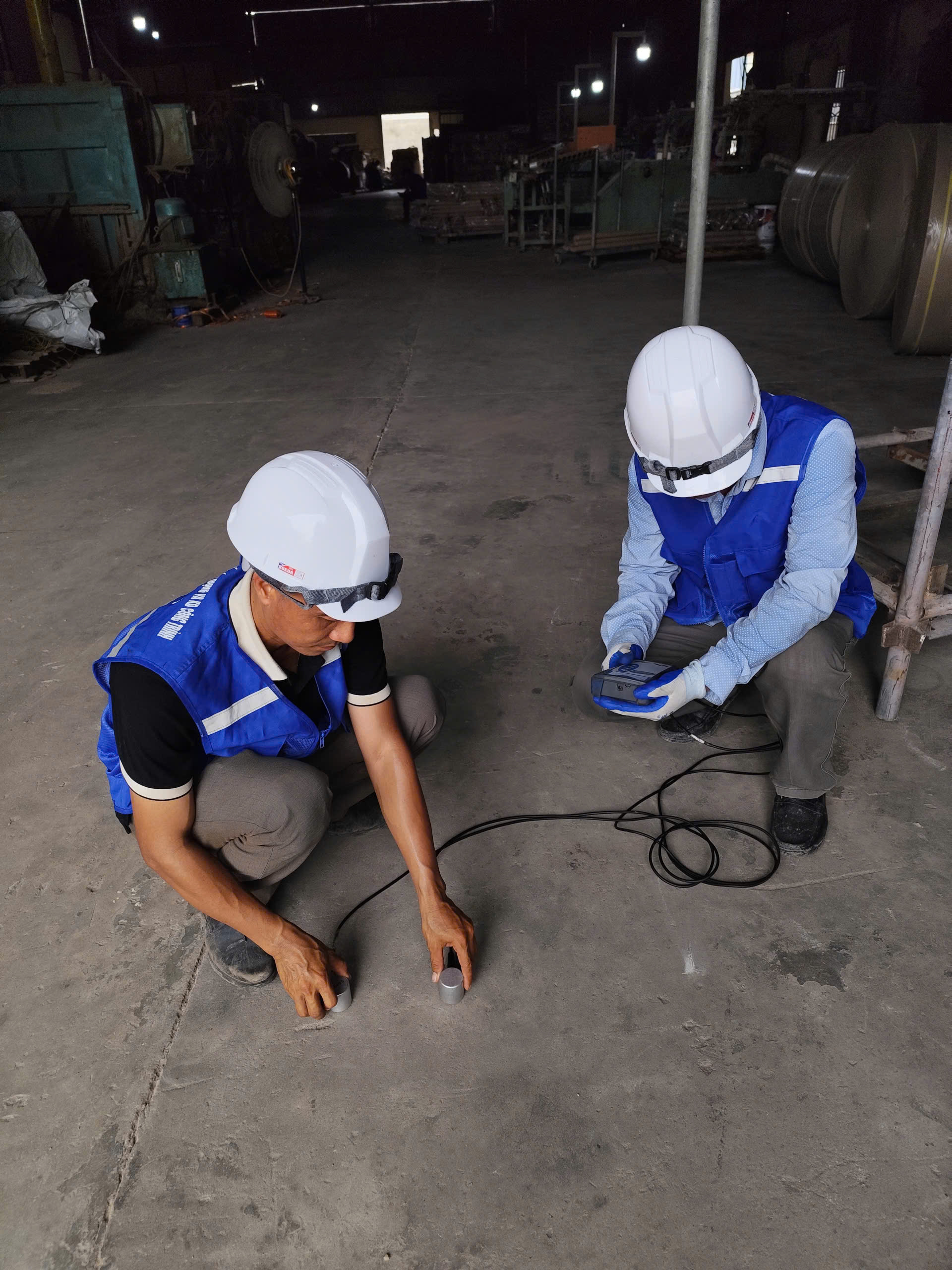

- Đặt đầu phát và đầu thu theo phương pháp lựa chọn
- Đo chính xác khoảng cách truyền sóng
- Phát xung và ghi nhận thời gian truyền
- Lặp lại ít nhất 3 lần tại mỗi vị trí
6.3. Xử lý số liệu
- Tính vận tốc trung bình tại mỗi điểm
- So sánh giữa các vị trí để đánh giá độ đồng nhất
- Phân loại chất lượng bê tông theo vận tốc đo được
7. Đánh giá chất lượng bê tông (tham khảo)
| Vận tốc xung (m/s) | Đánh giá chất lượng |
|---|---|
| > 4500 | Rất tốt |
| 3500 – 4500 | Tốt |
| 3000 – 3500 | Trung bình |
| < 3000 | Kém |
(Lưu ý: Giá trị chỉ mang tính tham khảo, cần căn cứ điều kiện cụ thể công trình.)
8. Nội dung báo cáo thí nghiệm
Báo cáo bao gồm:
- Thông tin công trình và cấu kiện
- Sơ đồ vị trí đo
- Khoảng cách truyền sóng
- Thời gian đo
- Vận tốc tính toán
- Nhận xét và kết luận
9. Ưu điểm của phương pháp siêu âm
- Không phá hủy kết cấu
- Thực hiện nhanh chóng
- Phát hiện được khuyết tật bên trong
- Phù hợp kiểm tra chất lượng bê tông tại công trình
10. Kết luận
Thí nghiệm siêu âm theo TCVN 9357:2012 là phương pháp kiểm tra không phá hủy hiệu quả trong đánh giá độ đồng nhất và chất lượng bê tông. Khi được thực hiện đúng quy trình và hiệu chuẩn thiết bị đầy đủ, phương pháp này cung cấp dữ liệu tin cậy phục vụ nghiệm thu và kiểm định công trình xây dựng.
