1. Căn cứ tiêu chuẩn áp dụng
- TCVN 7455 – Kính xây dựng – Phương pháp thử va đập con lắc
- Tham khảo tương đương EN 12600 – Glass in building – Pendulum test
- Áp dụng cho kính thường, kính cường lực, kính dán an toàn dùng trong xây dựng
2. Mục đích thử nghiệm
Thử nghiệm va đập con lắc nhằm:
- Đánh giá độ an toàn khi va chạm của kính
- Phân loại kính an toàn theo mức độ chịu va đập và dạng vỡ
- Phục vụ nghiệm thu vật liệu kính trong công trình xây dựng
3. Nguyên lý thử nghiệm

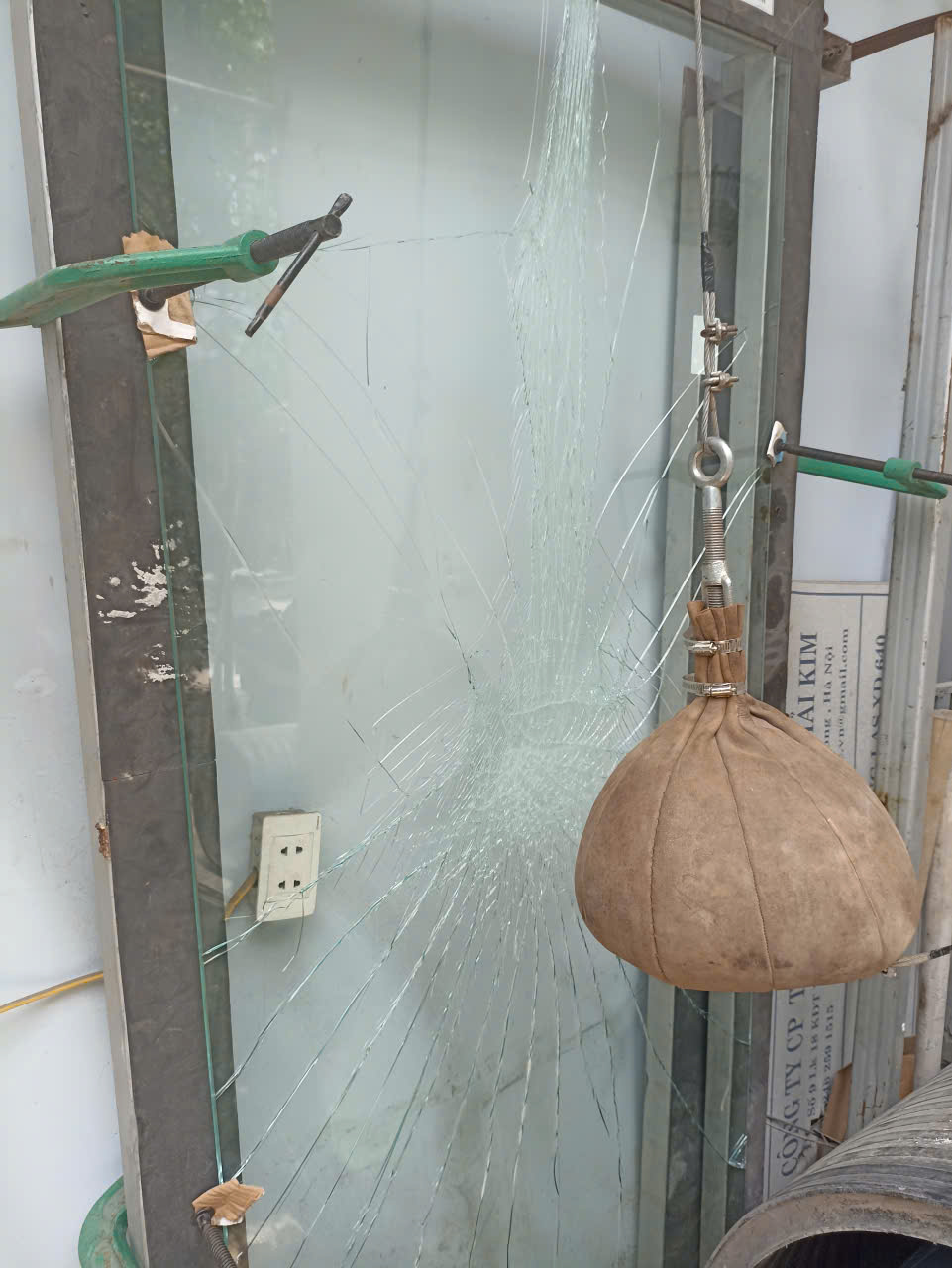

Một con lắc va đập (túi va đập) có khối lượng xác định được thả từ các độ cao khác nhau, va chạm trực tiếp vào tấm kính đã lắp cố định.
Kết quả được đánh giá dựa trên:
- Mức độ hư hỏng của kính
- Khả năng xuyên thủng
- Dạng vỡ sau va đập
4. Mẫu thử
- Kích thước mẫu: theo tiêu chuẩn áp dụng
- Số lượng: tối thiểu 01 mẫu cho mỗi loại kính
- Tình trạng mẫu: nguyên vẹn, không nứt, không sứt cạnh
5. Thiết bị thử nghiệm
- Bộ thiết bị va đập con lắc tiêu chuẩn
- Túi va đập (impactor) khối lượng tiêu chuẩn
- Khung gá cố định tấm kính
- Thước đo chiều cao rơi
- Thiết bị bảo hộ an toàn
6. Điều kiện thử nghiệm
- Nhiệt độ môi trường: (20 ± 5)°C
- Kính được lắp đặt đúng tư thế sử dụng thực tế
- Không có rung động hoặc gió ảnh hưởng trong quá trình thử
7. Trình tự thử nghiệm
7.1. Chuẩn bị mẫu
- Vệ sinh sạch bề mặt kính
- Lắp mẫu kính vào khung gá theo đúng quy định
- Đánh dấu điểm va đập tại vị trí trung tâm tấm kính
7.2. Tiến hành va đập
- Nâng con lắc lên độ cao quy định (ví dụ: 190 mm, 450 mm, 1200 mm…)
- Thả con lắc tự do để va đập vào mẫu kính
- Quan sát và ghi nhận tình trạng kính sau mỗi lần va đập
7.3. Đánh giá sau va đập
- Kiểm tra kính có bị:
- Xuyên thủng hay không
- Vỡ hoàn toàn hay nứt
- Tách mảnh nguy hiểm hay không
8. Đánh giá kết quả
Kết quả thử nghiệm được phân loại dựa trên:
- Độ cao va đập lớn nhất mà kính chịu được
- Dạng vỡ (mảnh nhỏ, mảnh cùn, không rơi rụng…)
- Mức độ an toàn theo yêu cầu tiêu chuẩn áp dụng
9. Báo cáo kết quả thử nghiệm
Báo cáo bao gồm:
- Thông tin mẫu kính
- Tiêu chuẩn áp dụng
- Điều kiện và thiết bị thử
- Độ cao va đập, kết quả từng lần thử
- Nhận xét và kết luận đánh giá
10. Ý nghĩa ứng dụng
Thử nghiệm va đập con lắc kính là yêu cầu quan trọng đối với:
- Kính an toàn trong nhà ở, cao ốc, trung tâm thương mại
- Vách kính, cửa kính, lan can kính
- Hồ sơ nghiệm thu, chứng nhận chất lượng vật liệu xây dựng
